High-End Monitoring
and Troubleshooting On the Go
이동성이 문제가 된다면 Network Instruments의 Portable Analysis System이 복잡한
Gigabit, 10Gb, WAN, Fiber Channel 및 OC 문제까지 해결해 줄 수 있는 유일한 해답이다.
|
 |
| Portable Analyzer
시스템을 통해 : |
| 간헐적인 퍼포먼스 문제 해결
데이터 플로우를 독립적으로 관찰
실시간 Metrics 확보
레트로스펙티브 네트워크 분석 실행 |
| 각 시스템의 포함 사양 : |
| Observer Suite Software
Custom Adapter (선택 모델에 따라 다름)
10/100/1000 Ethernet Management Port
필요한 모든 케이블과 TAP |
|
|

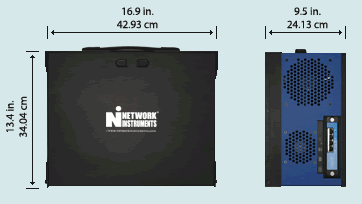

이동성을 갖춘 컴팩트 디자인
Portable Analyzer 시스템 자체는 11.3kg, 여행용 케이스를 포함해도 22.7kg이 넘지 않아 항공
여행도 가능하게 디자인 되었다. 이 시스템은 실시간 와이어 스피드 분석에 필요한 하드웨어와 소프트웨어 모두를 갖추고
있다.
간단히 전원을 공급하면 실시간 네트워크 모니터링과 트러블슈팅이 시작되며 GigaStor Portable 버전을 선택한
경우 장시간의 패킷 캡쳐와 레트로스펙티브 네트워크 분석도 가능하다. |
 |
|
|
리모트 사이트를 위해서라면
이보다 나은 시스템은 없다
NEC 사의 경우 GigaStor Portable을 사용하여 고객 사이트에서 설치 전 네트워크 평가를 실행하고 있다.
세 네 대의 어플라이언스를 선적하여 고객 네트워크에 설치하는 대신 Portable 시스템을 사용하면 훨씬 신속한 “플러그
앤 플레이” 분석을 할 수 있다.

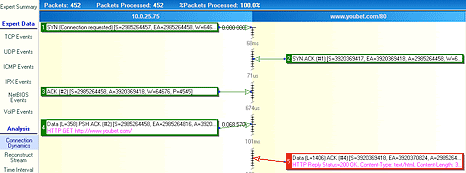

GigaStor Portable은 테라바이트의 트래픽을 저장할 수 있어서 추후 분석 시 재생시킬 수 있다. GigaStor를
스크롤하여 흥미로운 부분을 잡아내어 다시 보거나 엑스퍼트 분석을 실행 시킨다.
Gigabit Portable Analysis System은 Wire Speed Gigabit과 10Gb 네트워크를
실시간으로 트러블슈팅하고 관리할 수 있는 모든 하드웨어와 소프트웨어를 포함하고 있어 Full Duplex 네트워크
퍼포먼스의 즉각적인 분석과 리포트를 작성할 수 있다.
|
 |
|
|

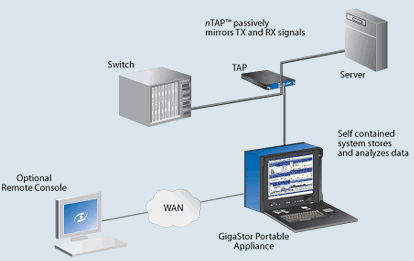

어느 Observer Console로든
연결하여 가시성 공유
Portable Analyzer System은 Observer Expert나 Observer Suite Console로
연결할 수 있어 전체 네트워크 규모의 트러블슈팅을 진행할 수 있다.
Observer Reporting Server로 연결하는 경우 통합 리포팅 데이터와 함께 문제 해결을 위한 드릴-다운
기능을 제공한다. 모든 Network Instruments의 제품은 상호 연결이 가능하여 완벽한 모니터링과 다공간에
걸친 실시간 분석이 가능하다.
|
 |
|
|
LAN, WAN, SAN 시스템
컨피규레이션
Portable Analysis System은 최신의 네트워크를 실시간으로 관리 운영할 수 있는 하드웨어와 소프트웨어를
모두 갖추고 있다.
|
Portable 시스템은
다음의 환경에서 Full Duplex, Wire Speed 캡쳐와 분석을 실행할 수 있다 : |
| LAN (10/100, 1Gb, 10Gb)
WAN (T1/E1, DS3/E3, OC3/OC12)
SAN (FC) |
LAN System의 경우 Trunked
Gigabit이나 10Gb 링크에서 가시성을 확보할 수 있다. Network Instruments의 Gen2 테크놀러지가
Wire-Speed의 캡쳐를 지원한다.
WAN System의 경우 30 가지 이상의 실시간 Statistics를 WAN 퍼포먼스에서 산출한다. WAN Portable
System은 CIR를 모니터하여 Service Level Agreement를 입증하고 강제시킨다.
SAN System의 경우 Full Duplex, Wire Speed Fiber Channel 분석을 실행한다.
실시간 Metrics와 포괄적인 Expert 분석으로 MTTR을 단축시킨다. |
|
|
모든 기능을 갖춘 모바일 포렌직
시스템
GigaStor Portable를 이용하면 어디에서든 네트워크와 애플리케이션 문제를 진단하여 해결책을 찾을 수 있다.
GigaStor Portable은 문제가 해결되는 시점까지 작동하여 문제가 발생하기 전, 중, 후의 상황을 패킷-레벨까지
상세하게 보여주어 문제의
원인을 정확하게 찾아내도록 도와준다.
|
| 10Gb 분석을 최적화 하기
위해 : |
| 수 일에 해당하는 패킷-레벨 데이터 캡쳐
네트워크 문제를 신속하게 분리
데이터 스트림 재구축 |
Gigabit, 10Gb, WAN, OC,
Fiber Channel을 포함한 모든 일반적인 네트워크 토폴로지에서 사용할 수 있으며 2TB의 스토리지를 제공한다.
|
|
|
|
| 모든 Portable Analyzer
System에는 Observer Suite 소프트웨어가 설치되어 있다. 모든 Portable System은
리모트 Probe로서 Observer Expert나 Suite 콘솔로 연결할 수 있다.
강력한 All-in-One 유닛은 필요한 모든 케이블링, Optical 또는 Copper TAP (선택한
컨피규레이션에 따라 제공), 10/100/1000 Ethernet Management Port, 15인치
액티브 매트릭스 디스플레이, 빌트인 키보드와 트랙패드를 갖추고 있다.
각 유닛은 Single Quad Core
Processor Windows XP Pro x64 시스템으로 되어 있다.
여행 시 제품의 보호를 위해 특별히 제작 된 하드 케이스를 포함해도 전체 무게가 22.7kg 미만이어서
항공 여행 시에도 편리하게 운반할 수 있다. |
| GigaStor Portable |
| 캡쳐카드 |
특별히 디자인 된 Gen2 Gigabit Capture Card가 최대 8개의 링크
지원 |
| 스토리지 용량 |
2TB 또는 4TB의 데이터 수집 능력 |
| 컨피규레이션 |
Gigabit |
NI
Gen2 Gigabit Capture Card, 8 GB RAM |
| 10Gb |
NI
Gen2 Gigabit Capture Card, 16 GB RAM |
| Fiber Channel |
NI
Gen2 Gigabit Capture Card, 8 GB RAM |
| WAN |
NI
Wan Adapter, 8 GB RAM |
| 크기 |
GigaStor 2TB |
40.5 cm (W) x 32.50 cm (H) x 20 cm (D)
25 lbs. (11.3 kg) / 50 lbs (22.7 kg) with case |
| GigaStor 4TB |
40.5 cm (W) x 32.50 cm (H) x 20 cm (D)
27 lbs. (12.3 kg) / 52 lbs (23.6 kg) with case |
| Gigabit Portable |
| 캡쳐카드 |
특별히 디자인 된 Gen2 Gigabit Capture Card가 여러 개의 링크를
지원 (2, 4 또는 8) |
| 하드
드라이브 |
250 GB HD |
| 메모리 |
8
GB RAM (4 GB는 OS용, 4 GB는 버퍼용) |
| 전원 |
100V-240V Auto Select |
| 크기 |
40.5 cm (W) x 32.50 cm (H) x 20 cm (D)
25 lbs. (11.3 kg) / 50 lbs (22.7 kg) with case |
| WAN Portable |
| 캡쳐카드 |
특별히 디자인 된 WAN Adapter |
| 하드
드라이브 |
250 GB HD |
| 메모리 |
2 GB RAM (1GB는 OS용, 1 GB는 버퍼용) |
| 링크
속도
|
최대
T1/E1 |
2-Port, 4-Port Serial (V.35, RS232/EIA530, RS449,
X.25), 2-Port Digital (RJ48), 4-Port Digital (RJ48)
T1
Digital은 Extended Super Frame (ESF)이나 Super Frame
(D4)지원, Line Encoding B8ZS 또는 AMI
E1
Digital은 CRC4 여부에 관계없이 Unframed, Framed 지원, Line Encoding
HDB3 또는 AMI
|
| DS3/T3/E3 Link |
1-Port Serial (HSSI), 1-Port Digital (Coax)
DS3/T3 Digital은 DSU Mode 1 (Kentrox CSU 호환)과 C-bit
framing 지원
E3
Digital은 DSU Mode 1 (Kentrox CSU 호환)과 G.751 Framing
지원 |
| OC3c/OC12c |
지원 |
| 지원되는 Encapsulation |
HDLC-Cisco, Frame Relay (IETF & Cisco), PPP,
LAPB modulo128, LAPB Modulo 8, X.25 (over LAPB modulo128),
X.25 (over LAPB Modulo 8), ATM-DXI (ATM Data Exchange),
SDLC - SNA over HDLC (Modulo 128), and SDLC - SNA
over HDLC (Modulo 8) |
| 전원 |
100V-240V Auto Select |
| 크기 |
40.5 cm (W) x 32.50 cm (H) x 20 cm (D)
25 lbs. (11.3 kg) / 50 lbs (22.7 kg) with case |
| Fiber Channel Portable |
| 캡쳐카드 |
특별히 디자인 된 Gen2 Gigabit Capture Card가 여러 개의 링크를
지원 (2, 4 또는 8) |
| 하드
드라이브 |
250 GB HD |
| 메모리 |
8
GB RAM (4 GB는 OS용, 4 GB는 버퍼용) |
| 전원 |
100V-240V Auto Select |
| 크기 |
40.5 cm (W) x 32.50 cm (H) x 20 cm (D)
25 lbs. (11.3 kg) / 50 lbs (22.7 kg) with case |
| 10 Gigabit Portable |
| 캡쳐카드 |
특별히 디자인 된 Gen2 Gigabit Capture Card가 여러 개의 링크를
지원 (2, 4 또는 8) |
| 하드
드라이브 |
250 GB HD |
| 메모리 |
16
GB RAM (4 GB는 OS용, 12 GB는 버퍼용) |
| 전원 |
100V-240V Auto Select |
| 크기 |
40.5 cm (W) x 32.50 cm (H) x 20 cm (D)
25 lbs. (11.3 kg) / 50 lbs (22.7 kg) with case |
|
|
|
|
|
|
